D-Kit-L - Nachrüstkit für D-Serie Blenden, Knickschutzspirale

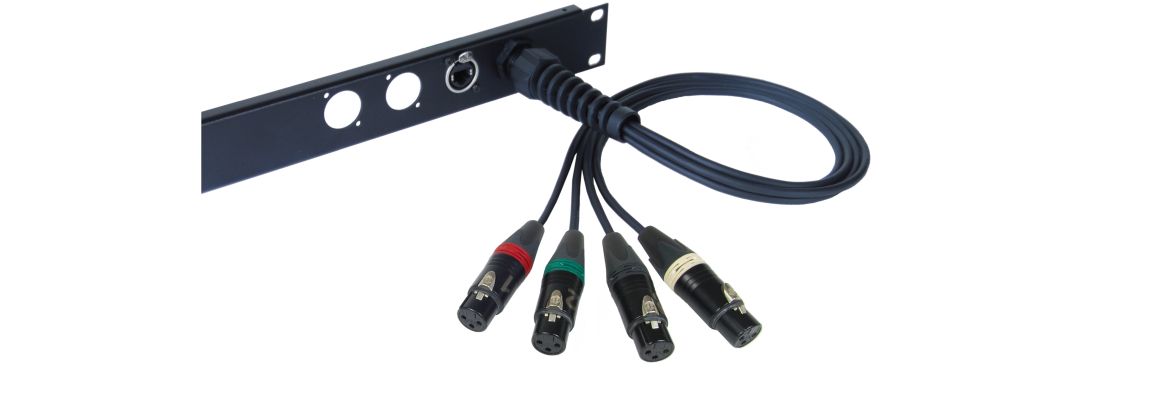

D-KIT-L Nachrüstkit CatCore auf 4x Kabel in Frontblende, 2x D-Loch Ausschnittt, Knickschutzspirale.
Kabelauflösung für herkömmliche D-Serie-Bohrungen (24mm Durchmesser).
Werkzeuglose Montage in Sekundenschnelle, ideal zum Nachrüsten vorhandener Stageboxen und Pultauflösungen durch einzigartige Verbindungstechnik.
AES/EBU-Leitungen für digitales oder analoges Audio, DMX oder sonstige symmetrische Signale.
Simple DIY-Lösung zum Erstellen kostengünstiger Subcore- oder Multicore-Systeme, Patchfeldern oder Pultauflösungen. Extrem hohe Packungsdichte möglich, bis zu 8x4 Signalwege auf nur einer Höheneinheit.
Kennzeichnung der Einzelkanäle jeweils von 1-4, Kennzeichnung der Gruppen durch farbige Markierungen optional möglich. Standardmäßig werden die Farben analog zu den SP-Kabelauflösungen gestaltet.
Pinbelegung nach Standard AES72/3E.
Fragen zum Produkt? Wir helfen gerne unter info@catcore.eu
Downloads:
Auschreibungstexte CatCore D-Kit mit Knickschutzspirale
Auschreibungstexte CatCore D-Kit ohne Knickschutzspirale
Schaltbild:
Die folgenden Ausführungen sind erhältlich:
|
D-Kit-L-3M |
Ethercon auf XLR 3-pol männlich |
|
D-Kit-L-3F |
Ethercon auf XLR 3-pol weiblich |
|
D-Kit-L-5M |
Ethercon auf XLR 5-pol männlich |
|
D-Kit-L-5F |
Ethercon auf XLR 5-pol weiblich |
Anwendungsbeispiele:
D-Kits als flexible Audio Patchbay zur Anbindung verschiedener Netzwerkdosen in einer Festinstallation an eine digitale Stagebox.
Anschlussblende zur Aufteilung von Subsnakes an Splitter
Einfache Anbindung von Subcores auf Signalsplitter.
