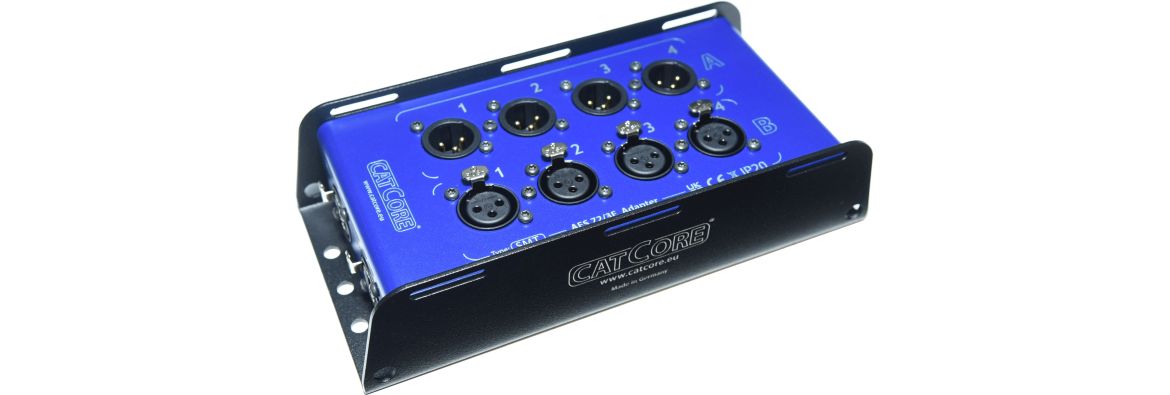

SMT - Stagebox CAT/XLR zweireihig separat
SMT Robuste Stagebox doppelt mit zwei sepataten Systmen.
Blau pulverbeschichtetes Aluminiumgehäuse mit vielfältigen Befestigungsmöglichkeiten für Kabelbinder, Stahlseil, Klettband oder Schraubmontage.
Zusätzlich auf der Unterseite M10 Gewindehülse für Mini-TV-Zapfen oder Direktmontage an vorhandene Bauteile.
Die zwei systeme können über ein externes Patchkabel zu einer Box mit je zwei parallelen Buchsen zusammengeführt werden.
Pinbelegung nach Standard AES72/3E.
Fragen zum Produkt? Wir helfen gerne unter info@catcore.eu
Die folgenden Ausführungen sind erhältlich:
|
SMT-3M3F |
Ein/Ausgang Ethercon, 4x XLR 3-pol männlich, 4x XLR 3-pol weiblich |
|
SMT-3F5F |
Ein/Ausgang Ethercon, 4x XLR 3-pol weiblich, 4x XLR 5-pol weiblich |
|
SMT-3M5M |
Ein/Ausgang Ethercon, 4x XLR 3-pol männlich, 4x XLR 5-pol männlich |
|
SMT-5M5F |
Ein/Ausgang Ethercon, 4x XLR 5-pol männlich, 4x XLR 5-pol weiblich |
Anwendungsbeispiel:
Zweireihige XLR/CAT-Adapterbox, hier als gemischte Stagebox für 3- und 5pol XLR als DMX-Multicore. Einfache Montage an Traverse über Mini-TV-Zapfen und Manfrotto Superclamp, Sicherung über Fangseil. Die XLR-Buchsen sind jeweils als 3 und 5pol aufgelegt, und ersparen damit den Einsatz von Adaptern. Durch die vielfältigen Bestückungsvarianten sind auch Anwendungen für bidirektionales Audio über Cat möglich, z.B. um mit nur einem Artikel universelle Send/Returnboxen verfügbar zu haben.
