Speakon Stagebox Universal
Speakon Splitbox NL8 in 6x NL4, NL8 male and female0
Kompakte Stagebox von NL8 auf 6x NL4, sowie NL8 und NL8 female als Unterverteilung für Lautsprechersysteme. Robustes Aluminiumgehäuse mit minimierten Abmessungen und Befestigungsmöglichkeiten für Fangseile oder Schraubmontage. Der Link-Ausgang ermöglicht das Durchschleifen der Signale auf weitere Boxen.
Signalverteilung über Hochlastplatinen mit maxmiertem Querschnitt.
Absolute Vielseitigkeit durch NL8 male/female Link-Ausgänge, damit sowohl mit herkömmlichen wie auch verlängerbaren NL8-Leitunge verwendbar.
Pinbelegung Single Outs Basic: A / B / C / D
Pinbelegung Single Outs Parallel: A+A / B+B / C+C / D+D
Mixed Outputs A+B / C+D / A+B+C+D (NL8)
Fragen zum Produkt? Wir helfen gerne unter info@catcore.eu
Downloads:
![CatCore Ausschreibungstext CatCore Ausschreibungstext](/images/text.jpg)
Auschreibungstexte CatCore Speakon Box universal
Schaltbild:
![Schaltplan CatCore SBB-U Speakon NL8 auf NL4 box mit Durchschliff Schaltplan CatCore SBB-U Speakon NL8 auf NL4 box mit Link](/images/schematics/Schematic_sbb-u_CatCore_Speakon_split_breakout_box.jpg)
Die folgenden Ausführungen sind erhältlich:
SBB-U Basic |
Stagebox NL8 mit Schliff |
|
|
SBB-U PARALLEL |
Stagebox NL8 mit Schliff |
|
|
Anwendungsbeispiel:

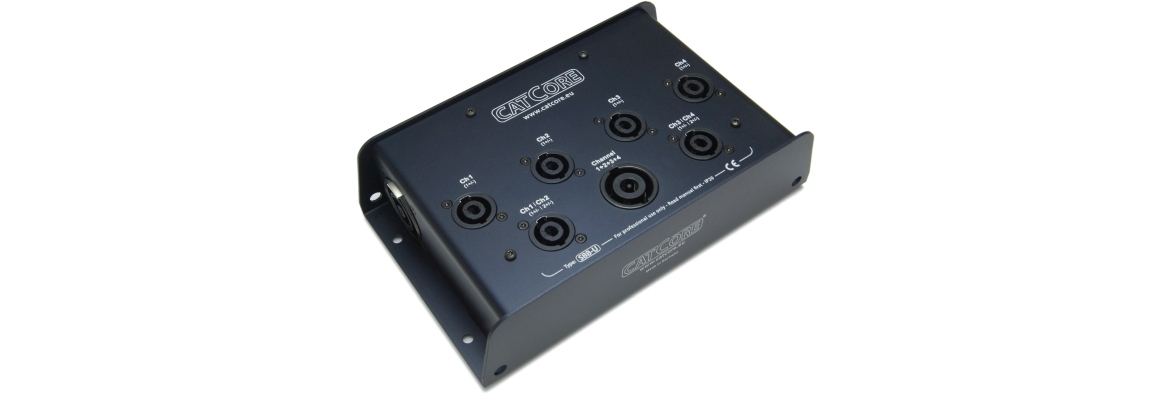

UniverselleSpeakon Stagebox für NL8 auf 6x NL4 mit NL8 male/female Durchschliff
![CatCore SBB-U Kompakte Speakon Stagebox für NL8 auf 6x NL4 und NL8 male/female CatCore SBB-U Kompakte Speakon Stagebox für NL8 auf 6x NL4 und NL8 male/female](/images/gallery/CatCore_SBB-U_Speakon_NL8_female_male_breakout_split_box.jpg)
Universelle Speakon Stagebox für bis zu vier Speakon-Lautsprechersignale. Alle Signale liegen sowohl einzeln wie paarweise kombiniert an den NL4-Buchsen an. Die Stagebox verfügt über 2x female/1x Male NL8, und ist damit auch mit verlängerbaren Speakon-Leitungen kompatibel.
