Auflösung Snake von CAT auf 4x XLR
Robuste Spleißbox mit Ethercon/RJ45 auf 4x XLR-Kabel.
Blau pulverbeschichtetes Aluminiumgehäuse mit vielfältigen Befestigungsmöglichkeiten, optimiert für unverlierbare Montage direkt im Case.
Die Kabelpeitsche ist perfekt zum mischpultseitigen Anschluss oder Signalverteilung in der Dimmercity geeignet.
Schwarze XLR-Steckverbinder mit vergoldeten Kontakten und eindeutiger Beschriftung sowie Farbkennzeichnung.
Farbcodes aus "RGBW" hergeleitet.
(aus "Blau" wurde zwecks besserem Kontrast bei schwierigen Lichtverhältnissen "Black"):
Ch.1 : R: red
Ch.2 : G: green
Ch.3 : B: black
Ch.4 : W: white
Variante mit 3pol ConvertCon als universelle Snake im Pult für In/output auch gemischt.
DJ-Version speziell geeignet für Mixer mit zwei mal XLR und zwei mal Klinke 6,3mm für Master und Booth-Out erhältlich.
Für Anwendungen mit aktiven Linearrays ist darüber hinaus die version "LA" mit gestaffelten Abgängen verfügbar.
Pinbelegung nach Standard AES72/3E.
Fragen zum Produkt? Wir helfen gerne unter info@catcore.eu
Downloads:
![CatCore Ausschreibungstext CatCore Ausschreibungstext](/images/text.jpg)
Auschreibungstexte CatCore SP
Schaltbild:
![Pinbelegung CatCore SP Audio over Cat Kabelpeitsche Auflösung Split Pinbelegung CatCore SP Audio over Cat Kabelpeitsche Auflösung Split](/images/schematics/Wiring_Diagram_SP_CatCore_XLR_RJ45_balanced_Audio_Cat.jpg)
Die folgenden Ausführungen sind erhältlich:
SP-3M |
Ethercon auf 4x XLR 3-pol männlich |
SP-3F |
Ethercon auf 4x XLR 3-pol weiblich |
SP-3MMFF |
Ethercon auf 2x XLR 3M / 2x 3F (Send/Return) |
SP-3FFMM |
Ethercon auf 2x XLR 3F / 2x 3M (Return/Send) |
SP-5M |
Ethercon auf 4x XLR 5-pol männlich |
SP-5F |
Ethercon auf 4x XLR 5-pol weiblich |
SP-3C |
Ethercon auf 4x XLR ConvertCon 3pol männlich/weiblich |
SP-J |
Ethercon auf 4x Stereo-Klinke 6,3mm |
SP-DJ |
Ethercon auf 2x XLR 3pol weiblich, 2x Stereo-Klinke |
SP-LA 0,6 |
Ethercon auf 4x XLR 3pol männlich, 0,6/1,2/1,8/2,4m |
SP-LA 0,75 |
Ethercon auf 4x XLR 3pol männlich, 0,75/1,5/2,25/3m |
Anwendungsbeispiele:
Universelles Send/Returncore mit 3pol ConvertCon und 3pol male/female Stagebox
![CatCore Snake mit Convertcon und doppelter Stagebox Catcore XLR over RJ45 snake Box](/images/SP_C_Doppelbox.JPG)

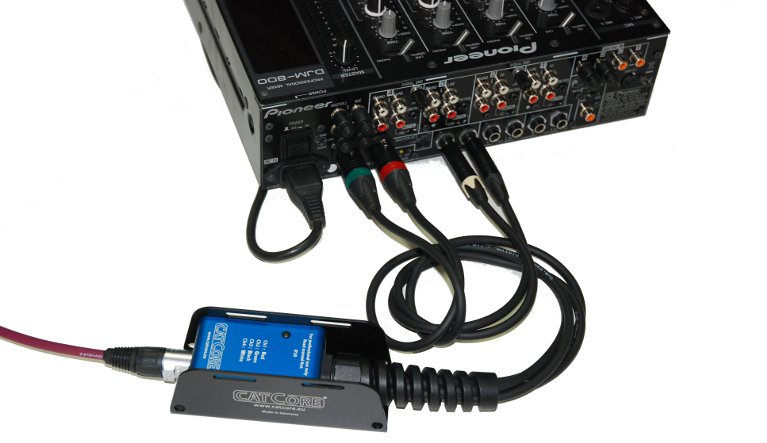

Kabelspliss speziell für DJ Mixer mit 2x XLR Line out, und 2x Stereo-Klinke als Booth Output.
![Catcore DJ Mixer Spliss Box mit 2x XLR und 2x Klinke 6,3mm Catcore DJ Mixer Spliss Box mit 2x XLR und 2x Klinke 6,3mm](/images/SP_Cat_Snake_Loom_Split_Jack_XLR.jpg)
Einfacher Transport von vier DMX-universen über einfache Netzwerkleitung
![Avolites Tiger Touch mit CatCore XLR/Ethercon-Peitsche für vier DMX Universen Avolites Tiger Touch mit CatCore XLR/Ethercon-Peitsche für vier DMX Universen](/images/gallery/CatCore_Avo_Tiger_Touch_DMX_out_Multicore_Cat_Ethercon_RJ45.jpg)
Einfache Anbindung von vier DMX-Universen direkt aus dem pult ohne externe Artnet-Wandlung
Digitales Stagerack mit analogen Zuleitungen vom DJ-Platz
![CatCore XLR/Cat Kabelauflösungen mit Yamaha Rio Stagebox CatCore XLR/Cat Kabelauflösungen mit Yamaha Rio Stagebox](/images/gallery/CatCore_XLR_Cat_Fanout_Split_Peitsche_with_Yamaha_Rio_Stagebox.JPG)
Direkte Anbindung von zwei DJ-Plätzen über CatCore, die an der RIO Stagebox wieder auf
jeweils vier Einzelleitungen aufgeteilt werden, eingesetzt auf einem Festival für elektronische Musik
Einspeisepeitsche für Tonpulte
![Dynacord Powermate mit CatCore XLR/Cat-Peitsche Dynacord Powermate mit CatCore XLR/Cat-Peitsche](/images/gallery/CatCore_Cable_Split_XLR_Cat_Dynacord_powermate.jpg)
Einfache Einspeisung von vier analogen Signalen über eine RJ45/Ethercon-Leitung
Dank direkter Verbindung keine Latenzen und Nutzung vorhandener Leitungswege möglich
