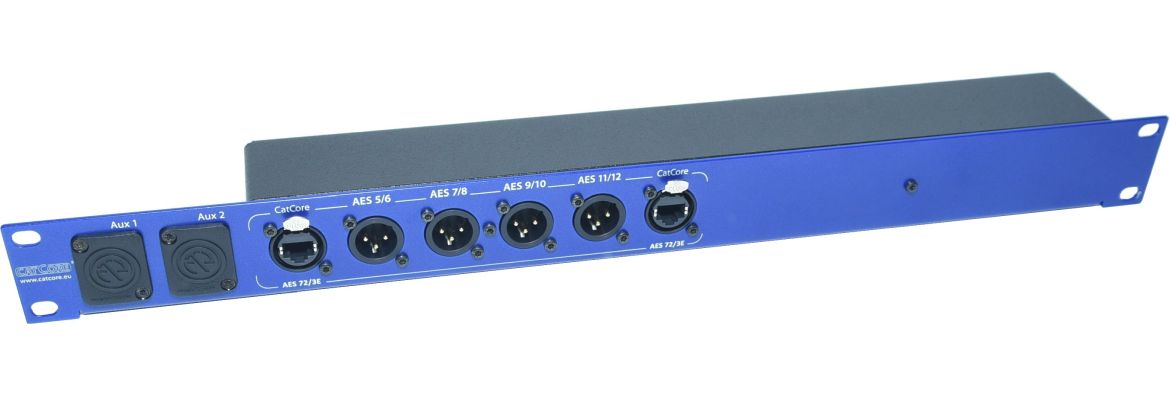

blaue Stagebox für Rack, XLR auf Ethercon / Cat, Link output

Rackbox 19" einfach CAT / XLR mit optionalem Link auf Rückseite

Rackgehäuse mit jeweils vorder- und rückseitig 2x Ethercon/RJ45 und 4x XLR

Ausführung mit einem Systemblock linksbündig

Alle Anschlüsse sind als Durchgangsbuchsen mit parallelem CatCore-Abgriff konzipiert.

Einfache Verlegung aller Anschlüsse auf die Casefront. Inputs/Outputs können entweder mit CatCore oder wie bisher XLR genutzt werden, daher perfekt geeignet für Mehrkanalamps, Funkmikrofonsets oder DMX Nodes.

Eloxiertes Aluminiumgehäuse im 19" Format / 1HE,
die geringe Bautiefe ermöglicht auch den rückseitigen Anbau hinter vorhandene Geräte

Dauerhafte Laserbeschriftung für eindeutige Kanalkennzeichnung

Fragen zum Produkt? Wir helfen gerne unter info@catcore.eu

Downloads:

CatCore Ausschreibungstext

Auschreibungstexte CatCore RSSx

CatCore Ausschreibungstext

Auschreibungstexte CatCore RSS

Schaltbild:

Schaltplan CatCore RSS XLR over Cat Rackbox

Die folgenden Ausführungen sind erhältlich:

RSS-3M3F frontseitig 4x XLR 3-pol männlich, rückseitig 4x XLR 3-pol weiblich
RSS-3F3M frontseitig 4x XLR 3-pol weiblich, rückseitig 4x XLR 3-pol männlich
RSS-5M5F frontseitig 4x XLR 5-pol männlich, rückseitig 4x XLR 5-pol weiblich
RSS-5F5M frontseitig 4x XLR 5-pol weiblich, rückseitig 4x XLR 5-pol männlich


Anwendungsbeispiele:

Anschlussblende für Funkmikrofone

Shure ULX-D mit vierfach CatCore-Blende in Flexrack

Shure ULX-D -Empfänger, Ausgangssignale stehen sowohl konventionell per XLR wie auch parallel auf CatCore zur Verfügung
