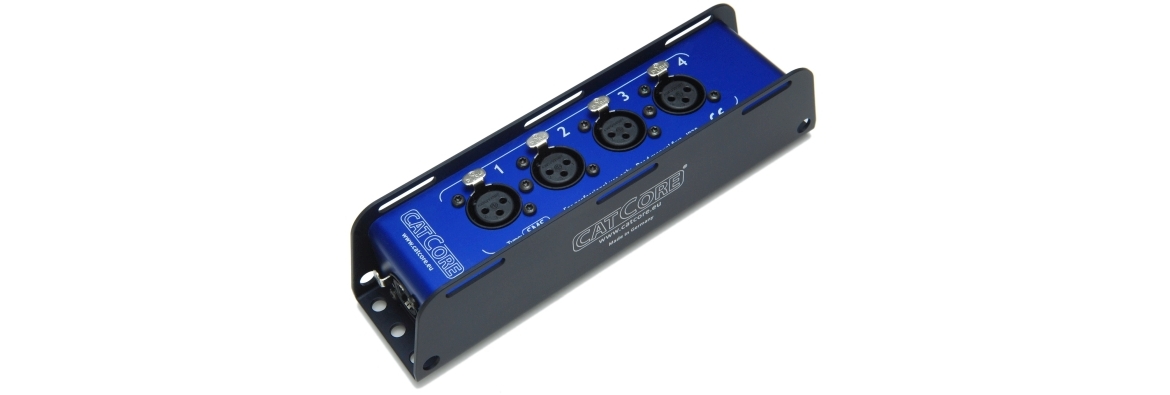

Beispielbild: SMS3F
SMS - CatCore-Stagebox CAT/XLR einreihig, mit Durchschliff
Adapterbox Ethercon auf 4x XLR mit Durchschliff
Stagebox mit einem System CAT auf 4x XLR und zweiter Ethercon Buchse für parallelen Signalabgriff.
Ideal zum Aufbau räumlich verteilter Systeme oder einfacher passiver Splitter und Adapter.
M10 Gewindehülse auf der Unterseite für Mini TV Zapfen oder Schelle. Umfangreiche Befestigungsmöglichkeiten für Kabelbinder,
Klettbänder oder direkte Schraubmontage. Robuster Aufbau aus Aluminiumgehäuse mit Schrauben aus rostfreiem Edelstahl,
überstehende Gehäuseflanken zum Schutz der eingebauten Steckverbinder.
Sehr handliche Stagebox für universellen Einsatz. Perfekt nicht nur auf Bühnen oder Traversen, sondern auch als kleiner Problemlöser im Toolcase.
Pinbelegung nach Standard AES72/3E.
Fragen zum Produkt? CatCore direkt bei uns kaufen? Schickt uns gerne eine Mail an info@cat-core.de !
Downloads:
Auschreibungstexte CatCore SMS
Schaltbild:
Besonderheiten und Einsatzmöglichkeiten:
- Verwendung mit analogem Audio, AES/EBU, Intercom und DMX möglich
- Robuster Aufbau mit zurückversetzt eingebauten Steckverbindern
- Einfache Subcores mit Durchschleifmöglichkeit
- Seitlicher Ethercon-Eingang für unauffällige Kabelführung
- Zu Adaptern und passiven Splittern kombinierbar
- Aufbau räumlich verteilter Systeme mit Zwischenabgriffen möglich,
z.B. Delaylines, DMX-Verkabelung zwischen Traversen*,
Verkabelung auf Sportevents mit großen Distanzen
- Sehr flacher Aufbau bei liegender Nutzung
- Umfangreiche Befestigungsmöglichkeiten für mobilen Einsatz und Festinstallation
Die folgenden Ausführungen sind erhältlich:
|
SMS 3F |
2x Ethercon / 4x XLR 3pol weiblich |
|
SMS 3M |
2x Ethercon / 4x XLR 3pol männlich |
|
SMS 3J |
2x Ethercon / 4x Kombibuchse (XLR 3pol weibl. + 6,3mm Klinke) |
|
SMS 5F |
2x Ethercon / 4x XLR 5pol weiblich |
|
SMS 5M |
2x Ethercon / 4x XLR 5pol männlich |
|
SMS-3M |
Ein/Ausgang Ethercon, XLR 3-pol männlich |
|
SMS-3F |
Ein/Ausgang Ethercon, XLR 3-pol weiblich |
|
SMS-3MMFF |
Ein/Ausgang Ethercon, 2x 3M / 2x 3F (Send/Return) |
|
SMS-3FFMM |
Ein/Ausgang Ethercon, 2x 3F / 2x 3M (Return/Send) |
|
SMS-3J |
Ein/Ausgang Ethercon, XLR 3-pol weiblich/Klinke Combi |
|
SMS-5M |
Ein/Ausgang Ethercon, XLR 5-pol männlich |
|
SMS-5F |
Ein/Ausgang Ethercon, XLR 5-pol weiblich |
SMS - Anwendungsbeispiel:
DMX Splitbox auf Fronttraverse
Einsatz auf einem Festival, um Lampentypen sortenrein auf den Traversen zu verkabeln. Dazu wurden in der gemeinsamen Zuleitung zwei zusätzliche DMX Universen als Reserve für Gasttechnik vorgehalten. Normgerechte Befestigung über Mini TV Zapfen/Superclamp und Fangseil. Die Anschlüsse bleiben durch die abgesetzte Montage stets zugänglich, und werden im Gegensatz zu Kabelpeitschen nicht von Leitungsbündeln verdeckt.
Anwendungsbeispiele:
Einreihige XLR/CAT-Adapterboxen mit verschiedenen Befestigungen, z.B. Ringschschraube, Halbschelle, Mini-TV-Zapfen.
CatCore Stagebox als DMX-Unterverteilung auf Traverse
DMX Stageboxen für DMX Ein- und Ausgänge
DMX Stageboxen für vier universen zu- und von der Dimmercity,
Nutzung der Booster im Dimmer als Zwischenpuffer
