Lautsprecherblende für 8-Kanal Amps mit Spakon 4- und 8pol, z.B. Powersoft X8, Outline XO8

Lautsprecherblende 8-Kanal

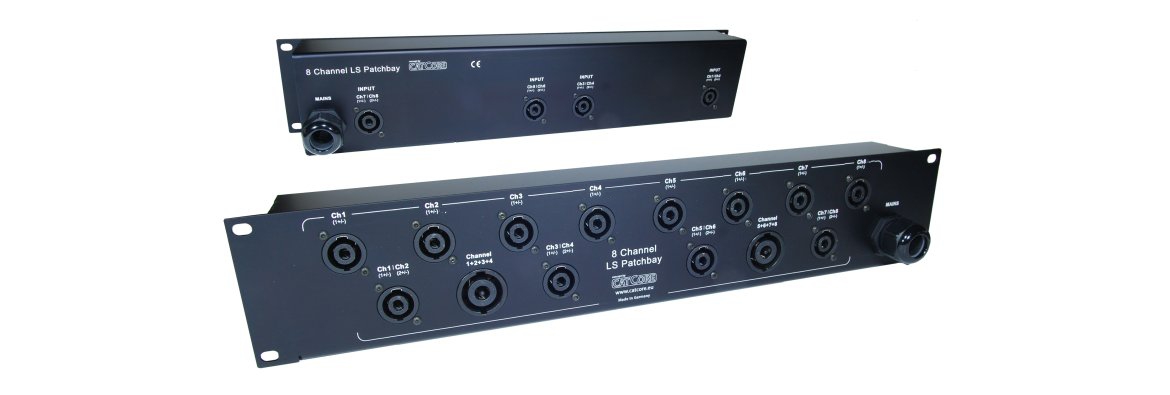

2HE Lautsprecher Blende für 8-kanal Amprack mit 12x NL4, 2x NL8 und Kabeldurchführung, z.B. für Powersoft X8, Outline XO8

Universelles Lautsprecher Anschlussfeld für 8-kanalige Endstufen. Ausgänge als Speakon 4- und 8-polig. Einspeisung Endstufensignal über 4x NL4 (voll belegt), vollisolierte Kabeldurchführung M25.

Extrem geringe Bautiefe, alle Anschlüsse rückseitig als Buchsen ausgeführt. Damit systemunabhängig und an beliebiger Stelle im Rack oder Technikschrank positionierbar. Interne Verdrahtung mit 4mm² über Hochlastplatinen.

Eloxiertes Aluminiumgehäuse im 19" Format / 2HE,
die geringe Bautiefe ermöglicht auch den rückseitigen Anbau hinter vorhandene Geräte

Dauerhafte Laserbeschriftung für eindeutige Kanalkennzeichnung

Fragen zum Produkt? Wir helfen gerne unter info@catcore.eu

Downloads:

CatCore Ausschreibungstext

Auschreibungstexte CatCore X8 Blenden

Schaltbild:

Anschlüsse CatCore X8 LS Lautsprecher Anschlüsse Endstufe achtkanal Speakon NL4 NL8

Die folgenden Ausführungen sind erhältlich:

X8-LS Universal Speakerblende 8-Kanal / 2 HE
X8 Audio Kabelsatz 8-Kanal XLR und Speakon
X8 Cat Ethercon Patch PUR-Kabel 1m


Optionales Zubehör: Kabelsatz

Catcore Kabelsatz für 8-Kanal Patchbay mit XLR, Speakon und Ethercon-Leitungen

Speakon-, XLR- und Ethercon-Kabelsatz für 8-Kanal Endstufenblenden. Laserbeschriftete Steckertüllen, schwarze Speakon-Stecker mit Beschriftung unter transparentem Ring.

Kabelquerschnitt Lautsprecherleitungen 4x4mm², alle XLR-Leitungen AES/EBU 110 Ohm. Die optionalen Ethercon-Kabel sind mit robustem PUR-Mantel ausgeführt.


Achtkanaliges Anschlussfeld für Endstufen, hier im Powersoft X8 Touringcase

Achtkanalige Amp Patchbay im Touringrack mit Powersoft X8

Stapelbares Powersoft X8 Touringcase mit achtkanal Patchbays
